內螺紋不銹鋼旋啟式止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。
應用規范
公稱壓力：2.5MPa
適用溫度范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）
螺紋類型：G·NPT.BSPT.BSP DIN259/2999
特點
具有結構短、體積小、質量輕
閥瓣關閉快速，水錘壓力小
流道通暢，流體阻力小；動作靈敏，密封性能好

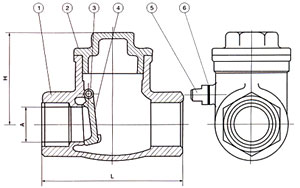

結構示意圖
主要零件材料
| 序號 | 零件名稱 | 材質 |
|---|---|---|
| 1 | 閥體 | 不銹鋼CF8M/CF8 |
| 2 | 閥蓋 | 不銹鋼CF8M/CF8 |
| 3 | 搖桿插銷 | 不銹鋼316/304 |
| 4 | 閥瓣 | 不銹鋼CF8M/CF8 |
| 5 | 螺塞 | 不銹鋼316/304 |
| 6 | 螺塞墊片 | 聚四氟乙烯PTFE |
主要連接尺寸及重量
| SIZE | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ | 3″ |
|---|---|---|---|---|---|---|---|---|
| A | 15 | 20 | 25 | 32 | 40 | 50 | 65 | |
| H | 42 | 51 | 60 | 67 | 75 | 81 | 93 | 104 |
| L | 65 | 80 | 90 | 105 | 120 | 140 | 180 | 200 |
