本廠生產的DHH44微阻緩閉消聲止回閥主要用于工業、城市給排水管道和高層住宅、高級賓涫、加壓輸水泵的出口處。在設計上充分考慮7使用環境的要求采用斜板式結構選到無震動、無噪音、運行平穩，確保賓館、住宅環境安靜并具有節能的效果。用延緩關閉的方式使局部倒流水向系統內泄流，從而大大降低了停泵倒流的水壓沖力消除了破壞性水錘峰值的產生截流密封采用丁腈橡膠．密封性能好、減震耐磨、使用壽命長、維修方便等特點。
主要零件材料
| 零件名稱 | 材 料 |
|---|---|
| 閥體 | 灰鑄鐵、碳鋼 |
| 蝶 板 | 碳鋼 |
| 密封目 | 丁腈橡膠 |
| 閥桿 | 不銹鋼 |
| 緩沖油缸 | 不銹錒 |
主要技術參數
| 型號 | 公稱壓力 | 試驗壓力Ps（MPa） | 工作溫度（℃） | 適用介質 | |
|---|---|---|---|---|---|
| 殼體 | 密封 | ||||
| DHH44X DHH44H | 1.0 | 1.5 | 1.1 | 0-80℃ | 清水、污水、 海水、泥漿水 |
| 1.6 | 2.4 | 1.75 | |||

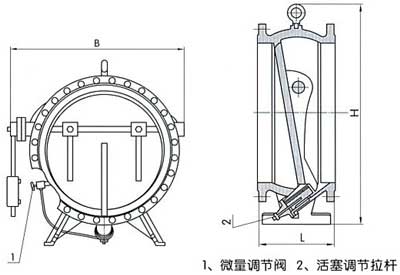

主要外形尺寸
(法蘭連接尺寸：按JB／T79 94標準)
| 公稱通徑 DN（mm） | 尺 寸 | ||
|---|---|---|---|
| L | H | B | |
| 200 | 230 | 550 | 450 |
| 250 | 250 | 630 | 520 |
| 300 | 270 | 690 | 590 |
| 350 | 290 | 780 | 670 |
| 400 | 310 | 860 | 750 |
| 450 | 330 | 910 | 780 |
| 500 | 350 | 980 | 850 |
| 600 | 390 | 1070 | 970 |
| 700 | 430 | 1220 | 1080 |
| 800 | 470 | 1320 | 1200 |
| 900 | 510 | 1430 | 1300 |
| 1000 | 550 | 1550 | 1450 |
| 1200 | 630 | 1800 | 1670 |
| 1400 | 710 | 1980 | 1880 |
| 1600 | 790 | 2150 | 1950 |
| 2000 | 950 | 2550 | 2450 |
